So crimpen Sie Netzwerkkabel richtig in nur 3 Schritten

Es gibt zwei Standards zum Crimpen von Netzwerkkabeln: A und B. Je nachdem, ob Sie das Netzwerkkabel zum Verbinden Ihres Computers mit einem Modem/Router oder zum Verbinden zweier Computer verwenden , unterscheidet sich die Art des Crimpens. Quantrimang.com erklärt Ihnen im Folgenden detailliert, wie Sie das Netzwerkkabel in den jeweiligen Fällen crimpen.

Hauptinhalt

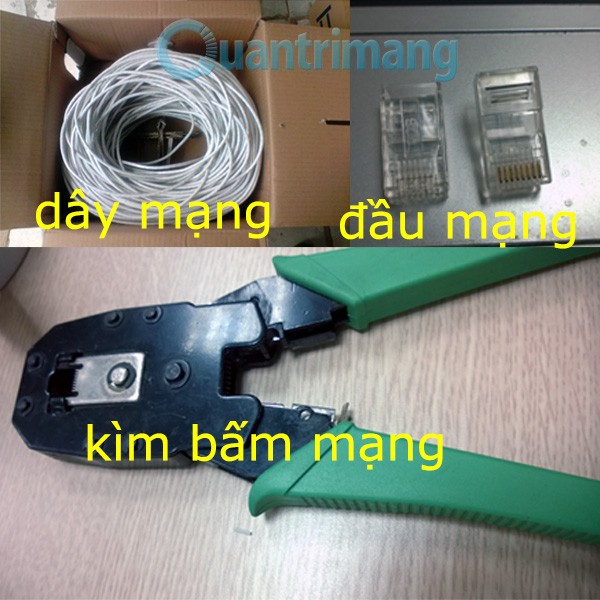

Benötigte Werkzeuge zum Crimpen von Netzwerkkabeln

Zum Crimpen von Netzwerkkabeln benötigen Sie folgendes:

  • Netzwerkkabel.
  • Netzwerk-Seed, RJ 45- Kopf ( RJ 11- Kopf wird für Tischtelefone verwendet, kleiner als RJ 45).
  • Netzwerk-Crimpzange (in jedem Computerladen erhältlich, Preis ca. 150.000)
  • Computer, Switch oder Modem verfügen nach dem Klicken über ein zu testendes Netzwerk.

So crimpen Sie Netzwerkkabel richtig in nur 3 Schritten

Standard A und Standard B beim Crimpen von Netzwerkkabeln

Derzeit gibt es im Internet zahlreiche Dokumente und Websites, die sich mit diesen beiden Standards befassen und die Namen T568A (Standard A) und T568B (Standard B) tragen. Theoretisch muss zum Verbinden zweier Geräte (z. B. Computer – Computer, Schalter – Schalter usw.) der Kreuzstandard gedrückt werden. Zum Verbinden unterschiedlicher Gerätetypen muss der gerade Standard gedrückt werden.

  • Standard A: Grünweiß – Grün – Orangeweiß – Blau – Blauweiß – Orange – Braunweiß – Braun (etwas verwirrend, schwer zu merken).
  • Standard B: Orange Weiß – Orange – Grün Weiß – Blau – Blau Weiß – Grün – Braun Weiß – Braun (leichter zu merken als oben).
  • Gerader Standard (beide Enden sind gemäß Standard A gepresst, oder beide Enden sind gemäß Standard B gepresst), um zwei verschiedene Gerätetypen miteinander zu verbinden wie etwa Computer - Switch, Switch - Router.
  • Crossover-Standard (ein Ende des Kabels ist gemäß Standard A gecrimpt, das andere Ende gemäß Standard B oder umgekehrt). Dieser Standard wird verwendet, um zwei Geräte des gleichen Typs miteinander zu verbinden. Wenn wir zwei Computer mit einem Netzwerkkabel verbinden müssen, verwenden wir diesen Standard ebenfalls.

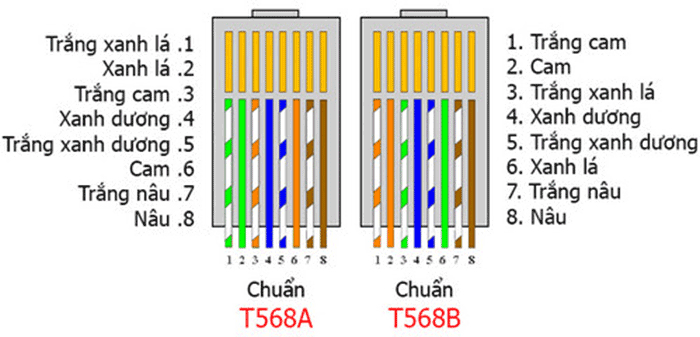

Veranschaulichung der Crimpstandards für Netzwerkkabel mit Bildern:

So crimpen Sie Netzwerkkabel richtig in nur 3 Schritten

Schritte zum Crimpen von Netzwerkkabeln

Schritt 1:

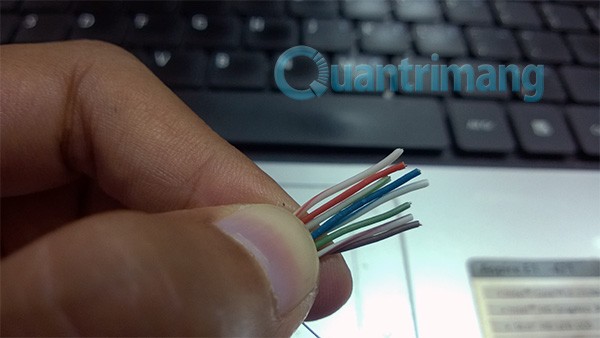

Nun geht es an die Arbeit. Schneiden Sie zunächst ein Stück Netzwerkkabel ab (die Länge hängt vom Verwendungszweck ab) und schneiden Sie dann mit einer Netzwerk-Crimpzange ein etwa 2–3 cm kurzes Stück der Außenhülle ab, um den gesamten Kern des Netzwerkkabels freizulegen (es gibt 8 Farben):

So crimpen Sie Netzwerkkabel richtig in nur 3 Schritten
Hier drücke ich Standard B, damit die Farbanordnung wie auf dem Bild aussieht.

Schritt 2:

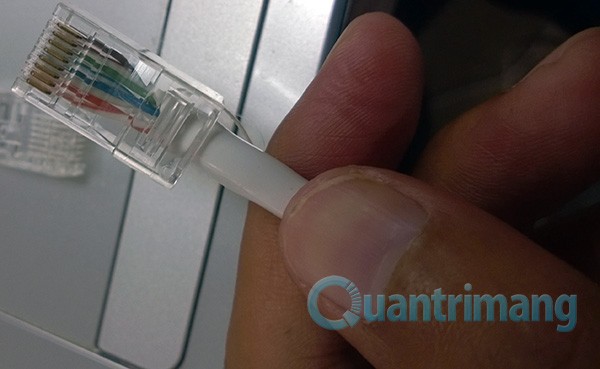

Versuchen Sie anschließend, die Drähte gleichmäßig und gerade zu glätten (je gerader, desto einfacher ist das Crimpen). Schneiden Sie das konkave Ende des Drahtkerns mit einer Crimpzange ab, nehmen Sie das Drahtende und führen Sie es in den Kern ein, nachdem Sie es gerade abgeschnitten haben, wie unten gezeigt:

So crimpen Sie Netzwerkkabel richtig in nur 3 Schritten

Schritt 3:

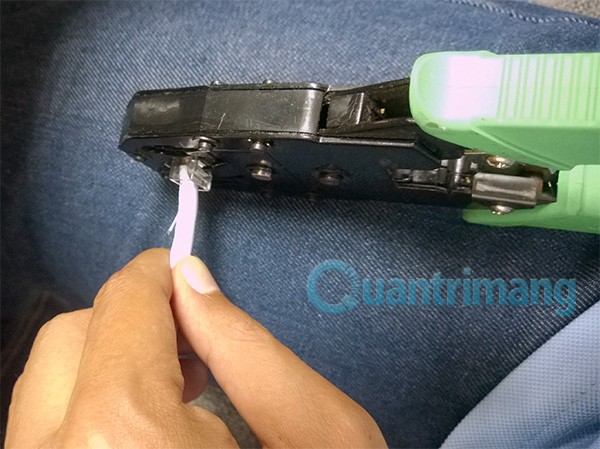

Im letzten Schritt klemmen Sie mit der Netzwerk-Crimpzange den Kunststoffkopf der Netzwerkperle fest und drücken ihn fest an (je nach Netzwerkkopf-Typ ist dabei ein leises Knacken zu hören oder nicht):

So crimpen Sie Netzwerkkabel richtig in nur 3 Schritten

Schritt 4: Stecken Sie ein Ende des Kabels in den Computer und das andere Ende in den Switch oder das Modem, um zu prüfen, ob der Computer über ein Netzwerk verfügt.

Das Crimpen von Netzwerkkabeln ist die einfachste Aufgabe von WebTech360 . Es erfordert grundlegende Kenntnisse im Systemadministrationsbereich. Warum ist das so? Hier einige einfache Fragen:

  • Was benötigen Sie, um zwei Computer miteinander zu verbinden?
  • Was benötigt ein Computer, um eine Verbindung zu einem Access Point, Router, Switch usw. herzustellen?
  • Warum gibt es die beiden Netzwerkkabelstandards A und B? Worin unterscheiden sie sich?

So crimpen Sie Netzwerkkabel ohne Zange

Manchmal ist keine Crimpzange verfügbar und die Bedingungen erlauben es nicht, das Netzwerkkabel zu bewegen. Wie können wir also das Netzwerkkabel ohne Crimpzange crimpen?

WebTech360 möchte Ihnen Anweisungen zum Crimpen von Netzwerkkabeln ohne Zange senden, um Ihnen bei der Lösung schwieriger Situationen zu helfen.

Schritt 1 : Was Sie vorbereiten müssen:

  • Werkzeug zum Durchtrennen des Netzwerkkabelmantels
  • Schlitzschraubendreher
  • Netzwerkkabel und Netzwerkperlen

Schritt 2 : Schneiden Sie den Mantel des Netzwerkkabels ab und ordnen Sie das Netzwerkkabel entsprechend dem Crimpstandard an. Schneiden Sie anschließend das Ende des Netzwerkkabels flach ab und stecken Sie es wie mit einer Zange sauber in die Netzwerkperle.

Schritt 3 : Blockieren Sie das Ende des Kabels mit einem doppelseitigen Schraubendreher, damit es sich nicht hinein- und herausbewegen kann.

Schritt 4 : Drücken Sie mit einem Schraubendreher auf die einzelnen Kupferbeine des Netzwerkchips, sodass diese im Netzwerkkabel verankert sind, um das Signal zu fixieren und anzuschließen. Drücken Sie dabei vorsichtig und fest, um eine Beschädigung der Kupferbeine zu vermeiden.

Schritt 5 : Überprüfen Sie, ob jeder Stift fest eingesteckt ist, und versuchen Sie dann, ihn einzustecken, um zu sehen, ob eine Verbindung besteht.

Ohne Spezialwerkzeug ist es natürlich schwierig, etwas zu tun, und das Crimpen von Netzwerkkabeln bildet da keine Ausnahme. Das Crimpen von Netzwerkkabeln ohne Zange ist zwar komplizierter als mit einer Zange, kann aber bei Bedarf nützlich sein.

Oben wird der gesamte Vorgang zum Crimpen des Netzwerkkabels beschrieben. Wenn Sie über alle Werkzeuge verfügen, können Sie das Netzwerkkabel selbst crimpen oder es für Ihre Freunde crimpen. Außerdem erfahren Sie, wie Sie den Fehler beheben, dass das Netzwerk beim Einstecken des Netzwerkkabels oder bei der Nutzung von WLAN mit einem gelben Ausrufezeichen markiert wird .

Viel Glück!
